Armadura retráctil WA 700/10

WA 700/10 – Armadura Retráctil para Sensores IQ 700

La armadura incluye una estructura premontada con válvula de bola, un refuerzo de montaje para soportar presiones de hasta 10 bar, conectores de enjuague, una funda de sensor con sellos y anillos de retención. Se debe solicitar el adaptador ADA adecuado para el sensor de manera separada.

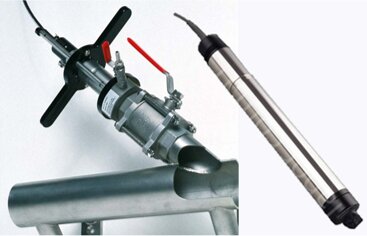

Fig.: Armadura retráctil WA 700/10 (sensor IQ en acero inoxidable para determinación de oxígeno disuelto a la derecha, se vende por separado)

Ventajas Técnicas de la armadura retráctil para sensores:

1. Despresurización sin interrupción del proceso: El diseño del WA 700/10 permite la extracción del sensor para su calibración o mantenimiento sin necesidad de despresurizar el proceso, lo que optimiza los tiempos de funcionamiento sin detener el trabajo. Esto es ideal para aplicaciones en las que la continuidad del proceso es crítica, como en el tratamiento de aguas o en sistemas industriales donde la producción no puede interrumpirse.
2. Sistema de extracción vertical para el cambio de sensor: Este sistema permite levantar el sensor mediante una manivela manual. Cuando se levanta el sensor, la válvula de bola de mayor tamaño se cierra. Luego de despresurizar el bloque de manera controlada se puede retirar el sensor de manera fácil sin comprometer la seguridad del proceso.
3. Sistema de enjuague integrado: El WA 700/10 incluye una conexión para enjuague, que permite la limpieza sin tener que retirar el sensor. Una vez que el sensor se ha extraído del recipiente o tubería, se cierra la válvula de bola de mayor tamaño y se procede a enjuagar la armadura y el cabezal del sensor con una solución limpiadora. Este proceso puede realizarse mientras el sistema sigue operando y sin retirar completamente el sensor, lo que asegura un mantenimiento sin interrupciones del proceso.

Detalles Técnicos:

• Rango de presión:
  La armadura soporta un rango de presión de hasta 10 bar en condiciones normales de operación. Esto la hace adecuada para aplicaciones en procesos de presión media y alta.
• Diferencia de presión (P _in – P _out):
  • Mínima: -0.9 bar
  • Máxima: +10 bar
• Temperatura de operación:
  El dispositivo es capaz de operar en un rango de temperatura de 0 – 60°C, lo que lo hace apto para diversas condiciones ambientales y de proceso.
• Conexión para empalme inferior:
  La conexión de empalme inferior es de G2” con hilo interno.
• Conexión de limpieza:
  Dispone de una conexión de limpieza de G1/4” con hilo interno, lo que facilita la integración de sistemas de enjuague para mantener el sensor y la armadura libres de contaminantes.
• Salida de ventilación:
  La salida de ventilación es de 8 mm con acople para manguera, lo que facilita la evacuación del aire durante la despresurización.
• Peso:
  Con un peso de 10 kg, el dispositivo es lo suficientemente robusto para operar en ambientes industriales exigentes, pero sigue siendo manejable para su instalación y mantenimiento.

Campos de Aplicación de la armadura retráctil para sensores:

El WA 700/10 es ideal para mediciones estacionarias en tanques de presión y tuberías, especialmente en aplicaciones de agua y aguas residuales. También es adecuado para su uso en industrias como:

• Tratamiento de aguas y aguas residuales.
• Alimentaria y bebidas.
• Tratamiento de efluentes.
• Procesos industriales donde las mediciones de pH son críticas y no se puede interrumpir el flujo de producción.

Si deseas asesoramiento sobre su implementación, contáctanos en e-Agua 4.0. Nuestro equipo está listo para ayudarte a elegir la mejor solución para tu sistema de tratamiento de agua.
